Если бы меня спросили, на какие самые общие два класса можно разделить акустические системы (АС), то я бы ответил: на интерпретирующие и проводящие. Разделение это очень приблизительное, но оно всегда есть. И заключается в том, что АС первого типа всегда вносят в исходный сигнал некоторую окраску, изменяя его, а вторые воспроизводят сигнал с малыми изменениями. Они просто проводники сигнала. Что есть первые, а что вторые - каждый решает сам. Но, будучи по природе субьективным, человек как правило всегда выбирает свою личную интерпретацию. Хотя считает при этом, что выбрал проводящий тип. В соответствии с этим, в своем выборе я акценты расставляю так:
Что на практике: В соответствии с этими требованиями были спроектированы и изготовлены АС, с размещением головок в виде вертикально-симметричного массива по схеме WMTMW. Это позволило получить кажущийся источник звука для всех частот в одной точке, а также уменьшило неравномерность АЧХ системы в области мидбаса за счет фокусировки излучения в вертикальной плоскости и уменьшения отражений от пола и потолка. В горизонтальной плоскости лепесток излучения имеет достаточную ширину. Дата сдачи этих АС в эксплуатацию - приблизительно 1999 год. А начало закладки на стапель - три года ранее. Размеры этих АС достаточно внушительные: высота их составляет 1560 мм, а ширина 480 мм. Форма сечения представляет собой восьмигранную призму, передняя грань которой шире остальных. Показано на Рис. 1.

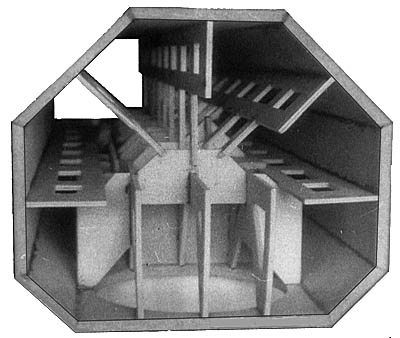

Такая форма выбрана из двух соображений: первое - скошенные грани зрительно уменьшают размеры колонок и позволяют вращать их вокруг вертикальной оси, без особого изменения размера, занимаемого в пространстве. Второе - форма, близкая к цилиндру, обеспечивает меньшую волнистость АЧХ от дифракции. Материал корпуса - то, что было доступно на тот момент времени - ДСП, толщиной 16 мм. Для СЧ излучателей организованы изолированные отсеки (ЗЯ), заполненные ХБ ватой. ВЧ головка так же имеет изолированный отсек, гарантирующий отсутствие воздушной компрессии ои остальных драйверов на ее купол, в случае негерметичной ее сборки. Боксы для СЧ и ВЧ головок образуют сложную коробчатую конструкцию, хорошо упрочняющую переднюю стенку АС. Сделано это с целью повысить жесткость передней стенки и минимизировать вибрации, передаваемые диффузородержателями СЧ и ВЧ головок на переднюю стенку. Очень большое внимание уделено общей жесткости и инертности корпуса, а так же снижению вибраций стенок. Так, внутри АС выполнено множественное оребрение. Вдоль всех стенок АС приклеены высокие ребра жесткости, которые распорками соединяются в центральной части АС. Такие же ребра сделаны на дне и верхней крышке. Таким образом, фактически удалось связать все поверхности стенок АС через ребра между собой. Что в свою очередь позволило заменить изгибные деформации стенок на деформации от растяжения-сжатия ребер. И в итоге хорошо упрочнить весь корпус АС, сильно снизив его вибрации. Все свободное пространство корпуса между ребрами жесткости заполнено ХБ ватой. Плотность заполнения выбиралась такой, чтобы получить максимально низкую частоту fs для НЧ головок в корпусе. Наружная отделка корпуса - т.н. "черный рояль" (piano black). Технология такая - ошкуривание, шпатлевка, опять ошкуривание, затем 5 слоев черной краски с промежуточными ошкуриваниями, затем 5 слоев лака, тоже с ошкуриванием. В итоге получена гладкая поверхность с глубоким блеском. Драйверы применены следующие: На НЧ использованы две 12" головки, типа 100ГДН-116 с большой высотой звуковой катушки, Материал диффузора - упрочненная бумага, На СЧ - 2 головки размером 5,5", типа CBM 130 AW, Visaton, материал диффузора - длинноволокнистая целлюлоза. ВЧ головка купольная, размер 1", G 25 FFL, Visaton, материал - шелк. Питаются головки от раздельных транзисторных усилителей. Один канал для НЧ секции, и один для СЧ-ВЧ секции. Для разделения частот используются активные фильтры. СЧ и ВЧ полосы разделяются пассивными фильтрами на выходе СЧ / ВЧ усилителя. Следует заметить, что колонки и усилители проектировались, как единая система; Одной из задач, которые решались при проектировании системы, была задача воспроизведения как можно более низких частот с наименьшими фазовыми искажениями и связанным с ним групповым временем запаздывания (ГВЗ). Наилучшими в этом плане характеристиками среди известных видов оформлений НЧ звена обладает закрытый ящик (ЗЯ), обеспечивая по звуковому давлению эквивалентный акустический фильтр 2-го порядка. Для снижения резонансной частоты НЧ головки в ЗЯ и, соответственно, расширения полосы частот в сторону низких частот был применен один из способов электронного управления движением диффузора головок - электро-механическая обратная связь (ЭМОС). Реализация описана в практической части статьи Электромеханическая обратная связь (ЭМОС). Наличие отдельного усилителя для НЧ позволило упростить реализацию ЭМОС в плане проблем ее устойчивости и стабильности. Применение ЭМОС позволило, разместив две 12" головки в объеме 150 литров, получить частоту среза системы по звуковому давлению 16 Гц при добротности около 0,5. Из остальных особенностей системы следует отметить смещение блока СЧ/ВЧ головок с оси вертикальной симметрии корпуса в пропорции "золотого" сечения, что позволило дополнительно снизить неравномерность АЧХ, возникающую из-за дифракции. На следующих фотографиях приведены виды АС в окончательной отделке.

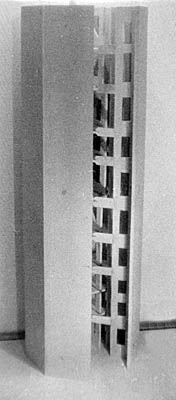

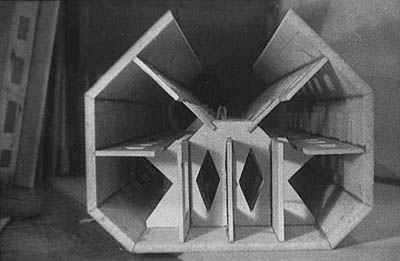

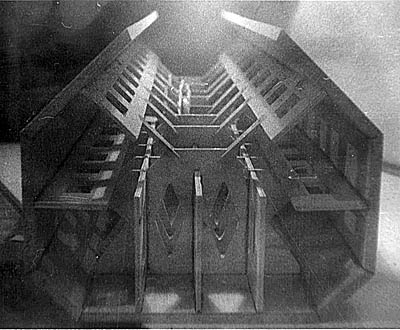

А ниже приведены несколько фото АС в процессе сборки. Снималось приблизительно в 1998 году на черно-белую пленку "Фото-65", которая тогда была невысокого качества. Что и отразилось на качестве снимков.
Благодарность: Я хочу выразить благодарность моей жене за помощь в склейке частей корпуса АС, а также за проявленное терпение и понимание в отношении неудобств, доставляемых процессом изготовления АС в условиях жилой квартиры.
|
