Акустические системы блочной конструкции. Эксперименты с открытым оформлением
Акустическая часть. Стр. 4
Законцовки щитов красятся из баллончика в черный матовый цвет.
Поскольку динамики тоже черные, то получится в итоге два цвета: черный и светный (структура дерева).
Из мебельного щита толщиной 28 мм вырезаются подставки-опроры,
и привинчиваются к нижней части щита. Две головки установлены, чтобы оценить цветовое сочетание.
На переднюю панель установлены все головки.
Головки применены следующие:
ВЧ: Хикапфон OWII - 5-20 кГц
СЧ верхние: Морел MDM-55 - 1,6-5 кГц
СЧ 2х5" Seas H1262 MCA15RCY + 2х5,5" Visaton CBM130AW - 200 Гц-1,6 кГц
Мидбас: 2х6,5", Seas H1215_CA18RNX - 63-200 Гц
НЧ 6ГД-2, доработанный - 50-100 Гц.
После 2-х месяцев прослушивай решено продолжить эксперименты с щитовым
оформленим. В текущей конфигурации верхние СЧ и ВЧ сигналы излучаются только вперед. В то время как нижние
СЧ, закрепленные дипольно, излучают вперед и назад.
Решено добавить излучение назад для верхних СЧ и ВЧ частот.

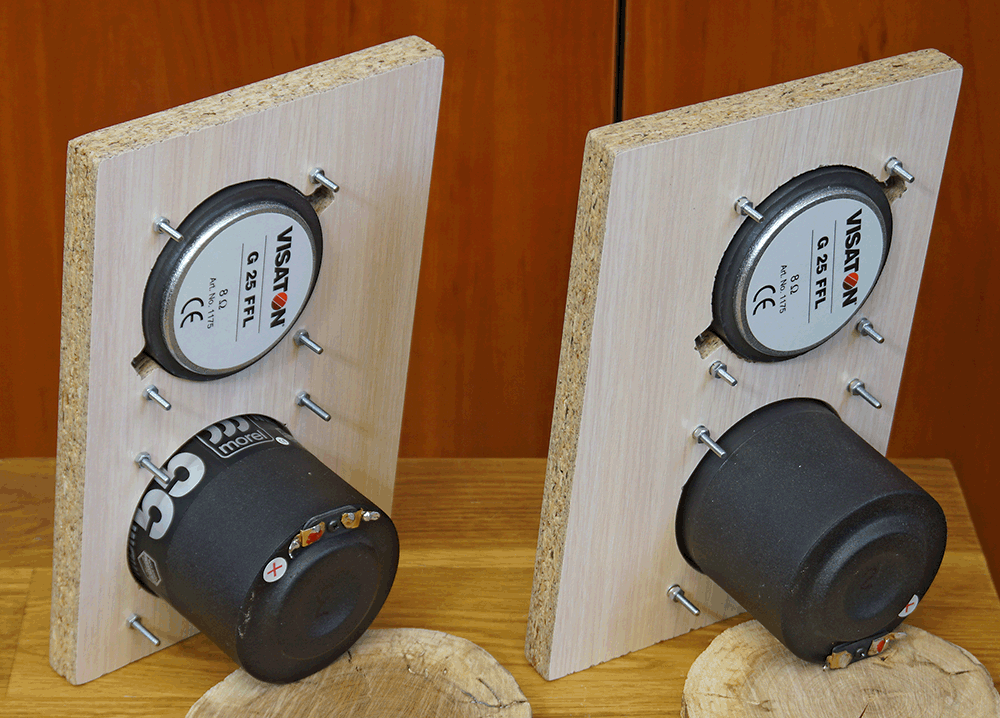

Для этого вырезаем небольшие панели и монтируем на них головки Морел MDM-55 и Визатон G25-FFL/8.
Панели крепятся на задних сторонах щитов так, чтобы задние СЧ и ВЧ головки были напротив
передних. Крепление делается поворотным, с тем, чтобы можно было задние головки можно было поворачивать
и таким образом регулировать степень отражения и рассеивания звука.
Блок-схема электрической части
На рас.1.50 приведена блок-схема электрической части.
Излучатели собраны в 5 групп, разделенных по частоте, и каждая группа питается от своего усилителя.
В трех верхних полосах применено токовое питание головок. Головки этих групп включены последовательно.
Для получения высокого Rвых. усилителей используется ООС по току головок.
По замерам, такой способ питания позволяет на 6...8 дБ уменьшить уровень 3 гармоники головок.
Поскольку нижняя воспроизводимая частота каждой из головок как минимум на 2 октавы выше их резонансных частот, то демпфирование механических резонансов не требуется.
Изменение АЧХ головок вследствие токового питания скорректировано специальной коррекцией в усилителях, отдельно для каждой группы головок.
Две нижние полосы питаются от источника напряжения.
Коррекция позволяет компенсировать спад излучения вследствие дипольного оформления,
и получить АЧХ по звуковому давлению ровной до 25 Гц.
Потребление мощности от сети одним таким блоком (каналом) составляет около 28 Вт.
Прослушивание музыкальных композиций выявило преимущества звучания с задними излучателями.
Музыкальные инструменты отделились от АС и заполнили пространство комнаты. Более четкими стали кажущиеся источники звука,
более стабильные стали стерео образы.
