Следующий этап - организация отдельных замкнутых объемов для СЧ и ВЧ головок. Объемы для нижних СЧ головок будут собой представлять выгородки в корпусах АС. Две перегородки и боковые поверхности стенок АС будут служить такой выгородкой. Форма перегородок - семиугольник, вписывающийся во внутренний профиль АС. Внутри объема столь сложной формы не должны образовываться стоячие волны. Кроме того, перегородки вклеиваем под углом, чтобы между ними так же не образовывались стоячие волны.

          Перегородки вырезаем из фанеры, толщиной 10 мм, размеры подгоняем, чтобы детали входили в корпус с небольшими зазорами. Операцию вклейки проводим в два этапа - сначала кладем корпус АС в горизонтальное положение и приклеиваем основание перегородки, затем поднимаем АС вертикально и заливаем эпоксидку в щели между перегородками и боковыми стенками АС. Чтобы эпоксидка не протекла насквозь, снижу клеим липкую ленту на алюминиевой основе. Вид АС с вклеенными перегородками показан на Рис. 3.57, Рис. 3.58, Рис. 3.59.

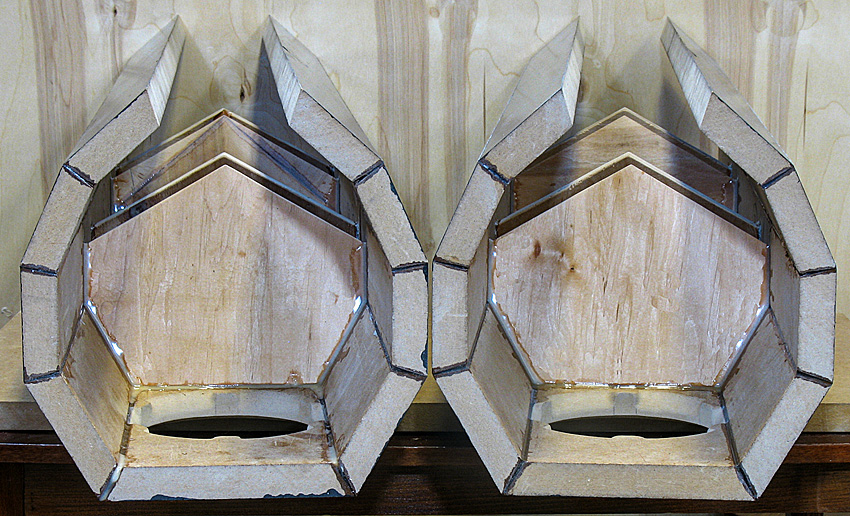

Рис. 3.57. Вклеены перегородки для объемов СЧ головок. (16.02.2014)

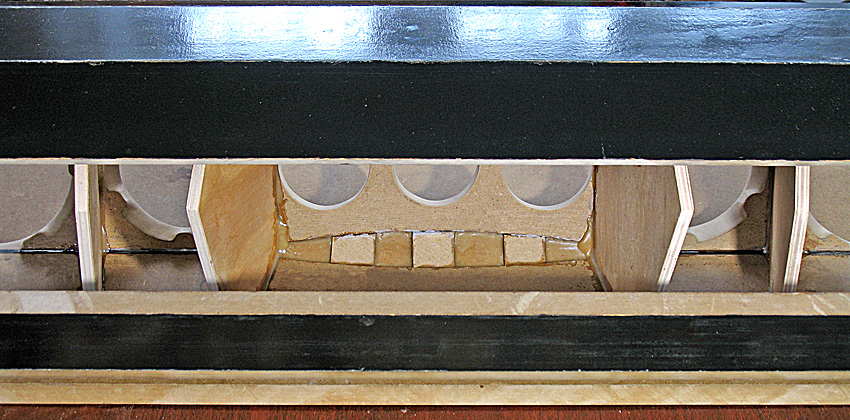

Рис. 3.58. Видно, что перегородки вклеены под углом друг к другу. (16.02.2014)

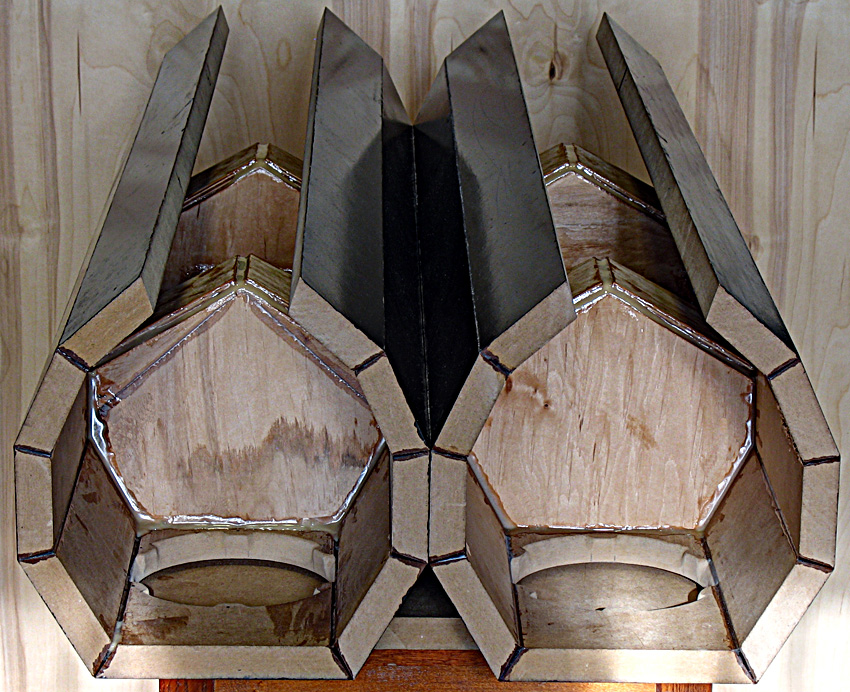

Рис. 3.59. Общий вид на перегородки. (16.02.2014)

          Затем вырезаем и вклеиваем перегородки для объемов верхних СЧ и ВЧ головок, Рис. 3.60.

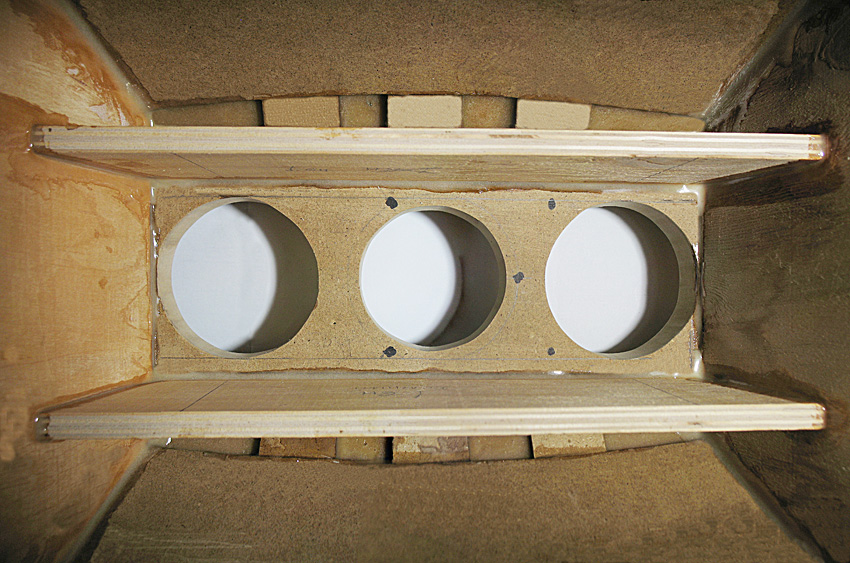

Рис. 3.60. Вклеены перегородки для объемов верхних СЧ и ВЧ головок. (18.02.2014)

          Сверху перегородок приклеиваем крышки, образующие замкнутые объемы для верхних СЧ и ВЧ головок, Рис. 3.61.

Рис. 3.61. Вклеены крышки объемов верхних СЧ и ВЧ головок. (21.02.2014)

          Вырезаем и вклеиваем крышки для объемов нижних СЧ головок, Рис. 3.62.

Рис. 3.62. Вклеены крышки для объемов нижних СЧ головок. (22.02.2014)

          Вырезаем и вклеиваем верх и дно для каждой из АС, Рис. 3.63, Рис. 3.64.

Рис. 3.63. Вклеены верх и дно для каждой из АС. (08.03.2014)

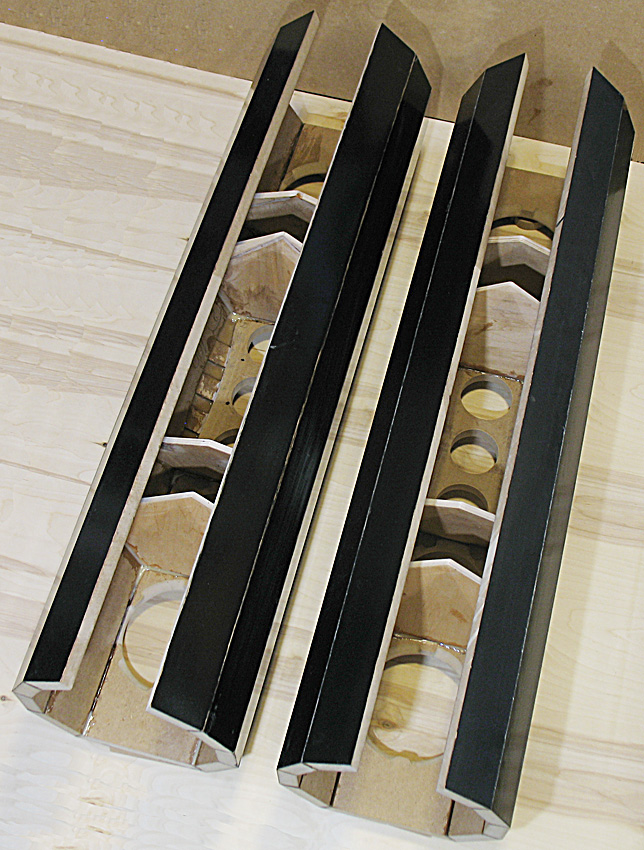

Рис. 3.64. Вклеены верх и дно для каждой из АС, общий вид. (08.03.2014)

          Так как АС будут активными, следует предусмотреть возможность размещения блока электроники в задней стенке. Для этого в задних стенках делаем прямоугольные пазы, затем по краям пазов фрезеруем выборки, Рис. 3.65, Рис. 3.66.

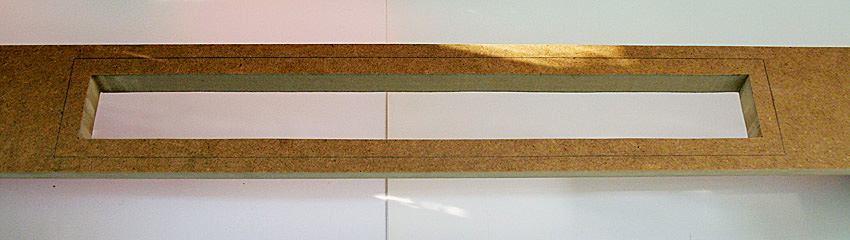

Рис. 3.65. Паз в задней стенке. (21.04.2014)

Рис. 3.66. Фрезеровки по краям пазов в задних стенках. (21.04.2014)

          На поверхности выборок сверлим отверстия для крепления блока электроники. Временно, вместо блока изготавливаем крышки, которые будут закрывать пазы, Рис. 3.67.

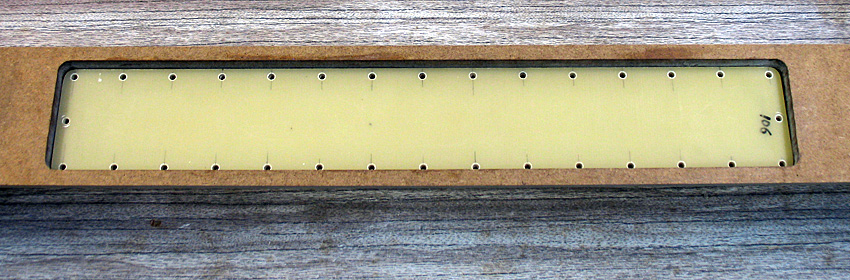

Рис. 3.67. Отверстия в выборках и крышка. (05.05.2014)

          С обратной стороны делаем цековки, Рис. 3.68.

Рис. 3.68. Цековки. (06.05.2014)

          В паз вкладываем крышку, Рис. 3.69.

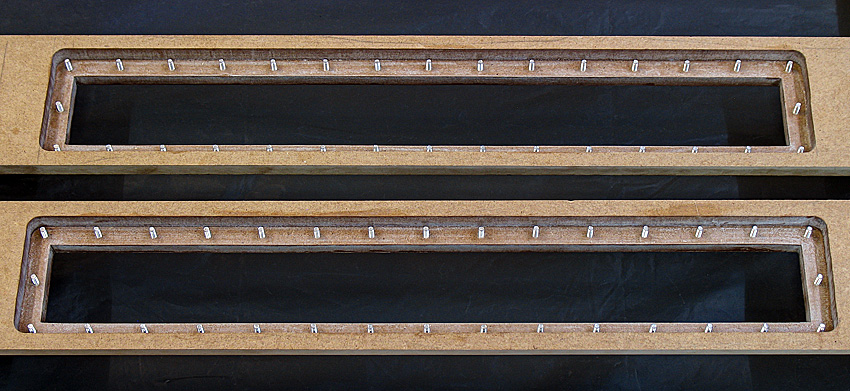

Рис. 3.69. Крышка вложена в паз. (07.05.2014)

          Снизу вставляем болты так, чтобы головки болтов спрятались в цековки, Рис. 3.70.

Рис. 3.70. Болты в отверстиях. (07.05.2014)

          Привинчиваем крышку, Рис. 3.71. Гайки затягиваем так, чтобы головки болтов плотно прижались к поверхности цековок, и слегка вдавились в поверхность.

Рис. 3.71. Временная крышка закреплена. (07.05.2014)

          Головки болтов, вдавившись в поверхность цековок, сделают торцы цековок герметичными. В цековки наливаем эпоксидку, которая надежно зафиксирует головки болтов в цековках, Рис. 3.72.

Рис. 3.72. Эпоксидкой зафиксированы головки болтов в цековках. (09.05.2014)

          После отверждения эпоксидки крышку можно будет беспрепятственно снимать и ставить, не опасаясь, что болты могут выпасть, так как они надежно зафиксированы в цековках, Рис. 3.73.

Рис. 3.73. Вид на задние стенки без крышек. (10.05.2014)

          Задние стенки готовы для монтажа. Вклеиваем их, Рис. 3.74.

Рис. 3.74. Вид на вклеенные задние стенки. (18.05.2014)
